| 特性要求 | 单位 | 规格 |
| 输入特性 | ||
| 压力范围 | bar | 0～5,7,10,15,20,25,30,35,40,50,500 |
| 工作模式 | 表压 | |
| 压力极限/过载压力 | 5倍或830bar | |
| 破坏压力 | 20倍或1520bar | |
| 介质 | 与17-4PH不锈钢相兼容的气体或液体 | |
| 激励电压 | VDC | 10（输出与激励电压成比例） |
| 电流损耗 | mA | 7～20 |
| 输出特性 | ||
| 满量程输出FRO（+25℃） | mV | 20±1% |
| 零点输出（+25℃） | %FRO | ±1 |
| 输出阻抗 | Ω | 1000±5% |
| 综合非线性、迟滞性和重复性 | %FRO | ±0.1 |
| 长期稳定性 | %/年 | ＜±0.1 |
| 频率响应 | kHz | ＞1 |
| 环境特性 | 单位 | 规格 |
| 补偿温度范围 | ℃ | -55～120 |
| 工作温度范围 | ℃ | 0～100 |
| 存储温度范围 | ℃ | -55～150 |
| 温漂系数 | %FRO/℃ | ±0.015 |
| 湿度 | IP67（液体不得进入电缆线导气孔） | |
| 总热误差带：-20℃～+80℃ | %FRO | ≤±0.7（典型值），≤±1.3（最大值） |
| 总热误差带：-55℃～+120℃ | ≤±1.2（典型值），≤±1.8（最大值） | |
| 高度 | m | -45～+21000（不损坏） |
| 机械固有频率 | kHz | 5～40 |
| 恒定加速度 | %FRO/g | ±0.1（＜35bar） |
| 线性振动 | 满足Mil.Std.810C Proc514.2-2 曲线L | |
| 冲击 | 1000g，5ms |
| 物理特性 | 单位 | 规格 |
| 绝缘电阻 | MΩ | 500@50VDC（25℃） |
| 重量 | <180g（含1m电缆线） | |
| 电气连接 | 6芯导气电缆线，7/0.2镀锡铜线，带屏蔽层 | |
| 压力接口 | M12X1（可定制） |
| 证书 | 单位 | 规格 |
| 零点输出 | %FRO | ±1 |
| 满量程输出 | mV | 20±1% |
| 综合非线性、迟滞性、重复性 | %FRO | ±0.1 |
| 配件 | 单位 | 规格 |
| 必配件 | ||
| O形密封圈 | 1 | 610-500-015 |

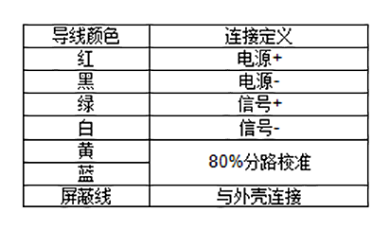

| 连接示意图 | 导线颜色 | 连接定义 |
| 红 | 电源正 | |
| 黑 | 电源负 | |
| 绿 | 信号正 | |
| 白 | 信号负 | |
| 黄 | 80%分路校准 | |
| 蓝 | 80%分路校准 | |
| 屏蔽线 | 与外壳连接 |

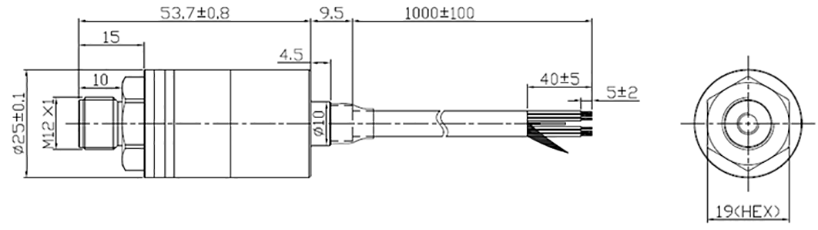

| 尺寸图 |
 |
| 轮廓尺寸图 |
 |
