集成电路式压电式加速度传感器(IEPE) CAYD119V-50A

特点描述: 电压输出,高灵敏度,频响范围宽;高可靠性免维护;高抗腐蚀性及整体密封设计、高分辨率、高信噪比、高性价比

产品应用: 健康监测: 旋转机械、关键轴承、动力设备等; 广泛应用于风电、钢厂、电站、石油管道、高速列车、自动化生产线等领域; 安全监测: 航空航天、车辆、试验台、传动系统等

动态特性 单位 规格
量程 g ±100
灵敏度(24℃,10g@100Hz) mV/g 50(±5%)
谐振频率 KHz 26(最小值)
振幅特性曲线 Hz 1~10000,±5%
温度响应-55~+120°C % ±17
横向灵敏度(24℃,10g) % ≤5
振幅线性 ≤1% FS
输出特性 单位 规格
输出端极性 出示意图
BOV(偏压)值
典型值(室温) Vdc 10~14
全温度范围 Vdc 8~16
输出连接方式 1/4-28两芯连接器公头
输出电阻 Ω ≤200
接地状况 信号地与外壳绝缘,绝缘电阻>100MΩ
电源要求 单位 规格
电压 Vdc +18~+30
电流(恒流激励) mA 2~10
环境特性 单位 规格
温度范围 -55°C~+120°C
湿度 气密性焊接封装
冲击极限 g pk 1000
物理特性 单位 规格
外形尺寸 见轮廓尺寸图
重量 <36
外壳材质 不锈钢
连接头 1/4-28两芯连接器公头
安装方式 螺钉安装(10-32 UNF-2A)
安装力矩 N.m 1.13~2.25
附件 数量 规格
安装螺栓200-0729 1 10-32 UNF-2A转10-32 UNF-2A
安装螺栓200-0728 1 10-32 UNF-2A转1/4-28 UNF-2A
证书 单位 规格
灵敏度 mV/g 50(±5%)
频率响应曲线 Hz 20~10000 Hz,±5%
连接示意图

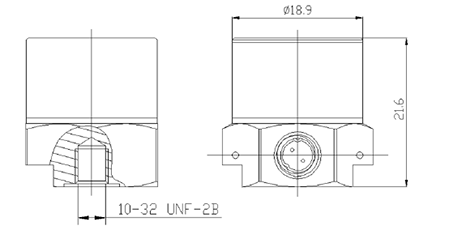

轮廓尺寸图
