集成电路式压电加速度传感器(IEPE) CAYD211V-1000

特点描述: 电压输出;宽频带;高可靠性;螺纹安装;整体密封设计可适用于恶劣环境。

产品应用: 风电发电机组及工业旋转机械(发动机、泵、离心机、压缩机、鼓风机)的齿轮、轴承、轴的振动状态监测

动态特性 单位 规格
量程 g ±5
灵敏度(@160Hz,5g,24℃)
典型值 mV/g 1000
最小值 mV/g 900
最大值 mV/g 1100
谐振频率
典型值 KHz 14
最小值 KHz 12
振幅特性曲线
±3dB Hz 0.1~6000
振幅非线性 ≤1%
电特性 单位 规格
输出端极性 请见下图
BOV(偏压)值
典型值(室温24℃) Vdc +10~+14
输出电阻
室温下24℃测试 Ω <200
电源要求
电压 Vdc 20~30
电流(恒流激励) mA 2~10
预热时间 Sec <5
接地状况 信号地与外壳绝缘,大于1G@100VDC
环境特性 单位 规格
温度范围 -50~+120
湿度 焊接密封
冲击极限 g pk 5000
物理特性 单位 规格
外形尺寸 请见下图
重量 105±5
外壳材质 不锈钢
连接头 2 pin,MIL-C-5015
安装方式 1/4-28 UNF螺纹
附件 数量 规格
必配件 1 特制螺栓(200-0014)
可选配件 1 特制螺栓(200-1824)
1 CBL116-XX(直头两芯连接器+两芯电缆,屏蔽层与连接器外壳不导通)
1 CBL116-XXB(直头两芯连接器+两芯电缆,屏蔽层与连接器外壳导通)
1 CBL116A-XX(弯头两芯连接器+两芯电缆,屏蔽层与连接器外壳不导通)
1 CBL116A-XXB(弯头两芯连接器+两芯电缆,屏蔽层与连接器外壳导通)
1 CBL116C-XX(直头两芯连接器+两芯电缆+波纹管,屏蔽层与连接器外壳不导通)
证书 单位 规格
灵敏度 mV/g 1000±10%
频率响应曲线 Hz 20~6000(±3db)

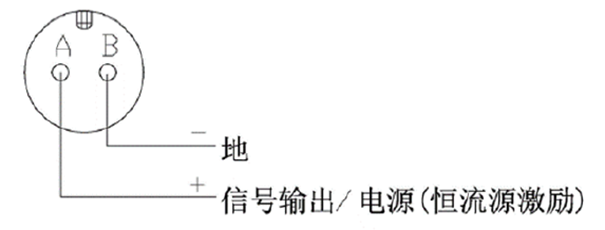

连接示意图
轮廓尺寸图
