集成电路压电式加速度传感器(IEPE) CAYD211V-500C

特点描述: 普频通用型加速度传感器,电压输出;高绝缘耐压、防浪涌设计,整体密封设计可适用于恶劣环境,具有宽频带、高可靠性、温漂特性好的特点

产品应用: 风电发电机组及工业旋转机械(电动机、泵、离心机、压缩机、鼓风机)的齿轮、轴承、轴的振动状态监测

动态特性 单位 规格
量程 g ±10
灵敏度(@160Hz,5g,24℃) mV/g 500±10%
谐振频率
典型值 KHz 14
振幅特性曲线
±3dB Hz 0.1~10000
横向灵敏度 ≤5%
振幅非线性 ≤1%
输出特性 单位 规格
输出端极性 见第2页图1
BOV(偏压)值
室温24℃ Vdc +10~+14
输出连接方式 请见下图
输出电阻
室温下24℃测试 Ω <100
接地状况 信号地与外壳绝缘,内部屏蔽
电源要求 单位 规格
电流(恒流激励) mA 2~10
电压 Vdc 20~30
预热时间 Sec 5
环境特性 单位 规格
温度范围 -50~+120
湿度 密封
正弦振动极限 g pk 500
冲击极限 g pk 5000
基座应变灵敏度 equiv.g pk/μstrain 0.0002
电磁敏感性 equiv. μg rms/gauss 70
EMC电磁兼容 GB/T 17926.5-2008(IEC6100-4-5):试验等级4,防浪涌开路电压极限4KV
绝缘耐压 AC 4000V 1分钟(外壳与连接端子),无击穿现象
物理特性 单位 规格
外形尺寸 请见下图
重量 <110g
外壳材质 不锈钢
连接头 2 pin,MIL-C-5015
安装方式 1/4-28 UNF螺纹
附件 数量 规格
必配件 1 特制螺栓(200-0014)
可选配件 1 特制螺栓(200-0044)
证书 单位 规格
灵敏度(@160Hz,5g,24℃) mV/g 500±10%
频率响应曲线 Hz 20~10000,±3dB

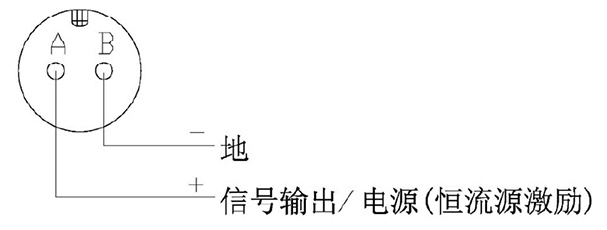

连接示意图

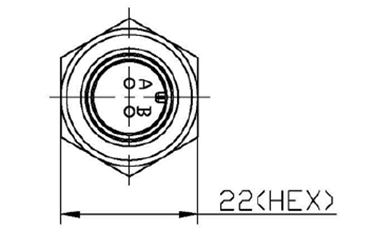

轮廓尺寸图
