三轴压电式加速度传感器 CA3ZYD220V-100A

特点描述: 三轴电压输出、体积小、重量轻、整体密封、抗腐蚀效果好

产品应用: 直升机传动系统、智能船舶机舱动力装置传动系统等对环境适应性、电磁兼容性、可靠性等要求高的高频部位振动状态监测(轴承、齿轮箱、传动轴、风扇)

动态特性 单位 规格
量程 g ±50
灵敏度(10g@160Hz 24℃) mV/g 100(±10%)
频率响应
±5% Hz 1~2000
±1dB Hz 1~6000
谐振(典型值) KHz 13
横向灵敏度 % ≤5
振幅非线性 % ≤1
电气特性 单位 规格
激励电压 Vdc +20~+30
恒流激励电流 mA 2~10
输出阻抗 Ω <300
输出连接方式 见第2页接线示意图
BOV(偏压)值
典型值(全温度范围内)td> Vdc +8~+14
接地状况 信号地与外壳导通,外壳与地绝缘
环境特性 单位 规格
温度范围 -55~+120
湿度 焊接密封
冲击极限 g pk 5000
物理特性 单位 规格
外形尺寸 详细请见产品轮廓图,第 3 页
重量 ≤20
外壳材质 钛合金
连接头 1/4-28 UNF-2A
安装方式 中心通孔,M5螺钉固定
附件 数量 规格
特制螺栓 1 150-0145(M5×16)
电缆组件 1 CBL007H -XX(四芯连接器母头+四芯电缆线+BNC公头)
四芯连接器母头 1 550-0112-4F(安装螺纹1/4-28 UNF-2B)
证书 单位 规格
灵敏度 mV/g 100(±10%)
Hz 20~2000,±5%
Hz 2000~6000,±1dB
连接示意图

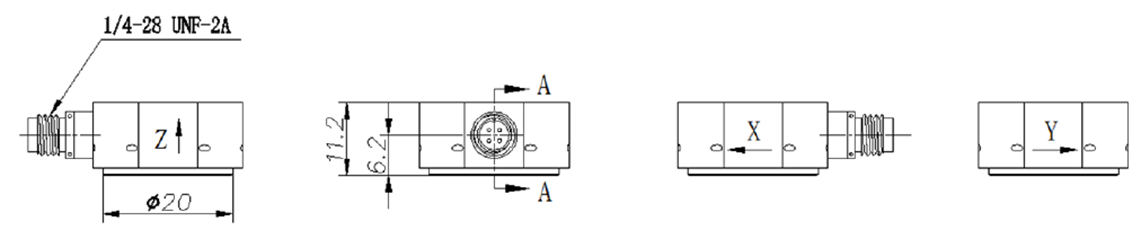

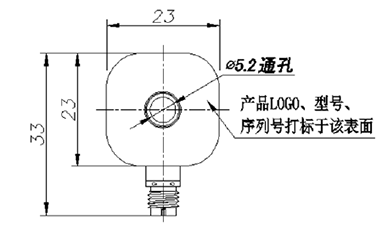

轮廓尺寸图
