动态特性 | 单位 | 规格 |
测量范围 | g | 50 peak |
灵敏度(@160Hz,10g,24℃) | mV/g | 100±10% |
振幅特性曲线 | ||
X轴,Y轴和Z轴 | Hz | 1.0~6500,±3dB |
电特性 | 单位 | 规格 |
供电电压 | Vdc | 18~30 |
恒流激励电流 | mA | 2~10 |
输出阻抗,室温下测试 | Ω | <100 |
BOV偏压值 | ||
室温24℃下 | VDC | 9~14 |
接地状况 | 外壳接地,内部屏蔽 | |
响应时间 | 秒 | <2.5 |
环境特性 | 单位 | 规格 |
温度范围 | ℃ | -50~120 |
冲击极限 | g | 5000 pk |
密封性 | 整体密封 | |
基座应变灵敏度 | equiv.g pk/µstrain | 0.0005 max(参考值) |
物理特性 | 单位 | 规格 |
外形尺寸 | 详细请见轮廓尺寸图 | |
重量 | 克 | <80 |
外壳材质 | 316L | |
连接头 | 4芯,M12*1.0 | |
安装方式 | 1/4-28 螺钉固定 | |
安装扭力 | Nm | 2.0~6.8 |
配件 | 数量 | 规格 |
必配件 | 1 | 1/4-28 螺钉 |
可选配件 | 1 | 4芯 电缆 |
1 | M12,4芯,插座(母头) | |
显示证书 | 单位 | 规格 |
灵敏度 | mV/g | 100±10 |
频率响应曲线 | ||
X轴,Y轴和Z轴 | Hz | 20~6500, ±3dB |
连接示意图 |

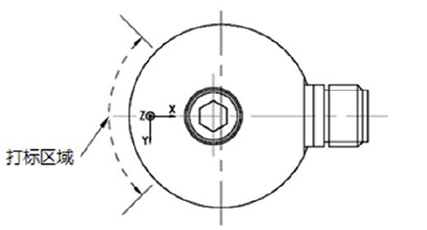

轮廓尺寸图 |
