角位移传感器 CJWDW273V-45

特点描述: 具有长寿命,线性度好和温漂系数小等特点,直流5V供电,直流电压输出

产品应用: 测量飞机操作系统助力器行程位移信号,将采集到的信号转换成电压信号输出给飞参系统,供飞参系统采集记录

动态特性 单位 规格
供电电压 Vdc 5±0.005
输出电压 Vdc 0~5
灵敏度 V/° 0.055
线性度 %FS ≤1
测量精度 %FS ±1
绝缘电阻 Ω ≥500MΩ@100Vdc
测量角度范围 ° -45±1~45±1
功耗 W ≤0.5
直流阻抗 Ω ≥1.5
电学特性 单位 规格
工作温度范围 ≤-55~75℃
存储温度 ≤-55~75℃
保证期 3年600飞行小时
平均无故障时间(MTBF) 小时 ≥4000小时
贮存期 3
物理特性 单位 规格
线缆长度 mm 450±10
重量 g ≤130
外壳材质 AL 7075-T651
连接头 XK11YJ3ZG
连接定义 连接器端 外接电路
1 GND
2 信号正
3 电源正(5V)

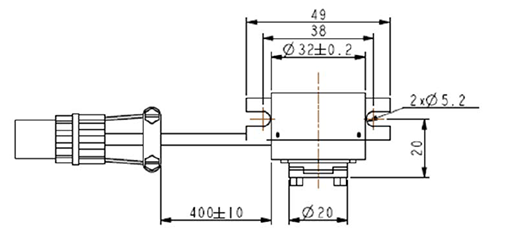

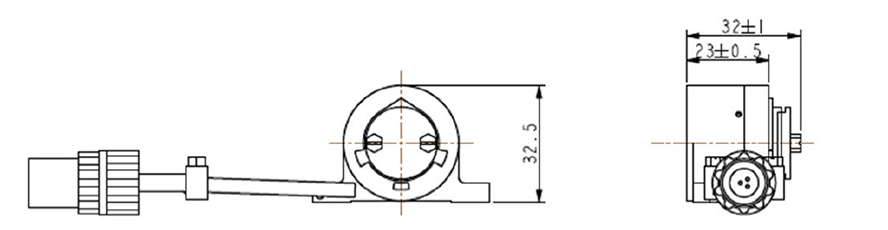

轮廓尺寸图
