超轻质量振动加速度传感器 CAYD284V-10

特点描述: 极小型,极轻质量,钛合金结构,甩线电缆,电压输出

产品应用: 应用于模态分析、环境应力筛选、机械振动、产品响应测试、狭小空间的通用振动、碰撞测试。

动态特性 单位 规格
满量程范围 g ±500
灵敏度(24℃,@160Hz,10g) mV/g 10±10%
谐振频率 KHz ≥45
振幅特性曲线
±10% Hz 2~10000
振幅线性 %F.S.,MAX ≤1
横向灵敏度 % ≤5
电特性 单位 规格
恒流源激励 mA 2~20
电压 VDC 18.5~30
输出阻抗 Ω ≤100
BOV(偏压)
常温 VDC 11~12.7
相位角 ±5(2~10000Hz)
物理特性 单位 规格
外形尺寸 mm φ7.1*6.6
重量(不含线缆和套环) g ≤1
外壳材质 钛合金
连接方式 甩线,1±0.1米(可接受客户定制)
安装方式 粘接
环境特性 单位 规格
温度范围 -55~+125
密封 密封
冲击极限 gpk 5000
证书 单位 规格
灵敏度 mV/g 10(±10%)
频率响应曲线 Hz 20~10000,±10%
相位响应 Hz 20~10000,±5%

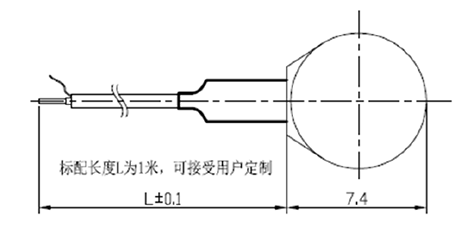

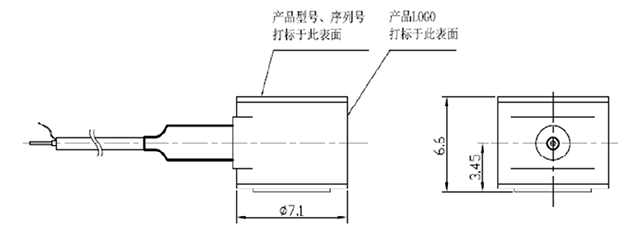

轮廓尺寸图
