CA3ZYD329V-100

特点描述: 三轴电压输出、体积小、重量轻、整体密封、抗腐蚀效果好

产品应用: 直升机传动系统、智能船舶机舱动力装置传动系统等对环境适应性、电磁兼容性、可靠性等要求高的高频部位振动状态监测(轴承、齿轮箱、传动轴、风扇)

动态特性 单位 规格
灵敏度(10g@160Hz 24℃) mV/g 100(±5%)
测量范围 g ±50
谐振频率 KHz ≥12
测量频率范围 Hz 1~2000(±5%)
横向灵敏度 % ≤5
非线性度 % ≤1
灵敏度温漂(-55℃~+121℃) ≤±15%
电气特性 单位 规格
激励电源
工作电压 Vdc +18~+30
工作恒流电流 mA 2~10
恒流源激励 mA 2~10
输出阻抗 Ω <300
输出连接方式 见下图
BOV(偏压)值
典型值(室温24℃) Vdc +8~+13
接地状况 传感器基座隔离,绝缘电阻>100MΩ
环境特性 单位 规格
温度范围 -55~+121
湿度 焊接密封
冲击极限 g pk 5000
物理特性 单位 规格
外形尺寸 见产品轮廓图
重量 ≤15.5
外壳材质 钛合金
连接头 1/4-28 UNF-2A
安装方式 中心通孔,10-32-UNF螺栓固定
附件名称 数量 规格
特制螺栓 1 200-1936(10-32 UNF-2A)

证书 单位 规格
灵敏度 mV/g 100(±5%)
频率响应曲线 Hz 1~2000,±5%
横向灵敏度 % ≤5
非线性度 % ≤1
BOV(偏压)值 VDC +8~+13

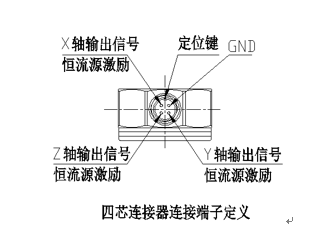

连接示意图

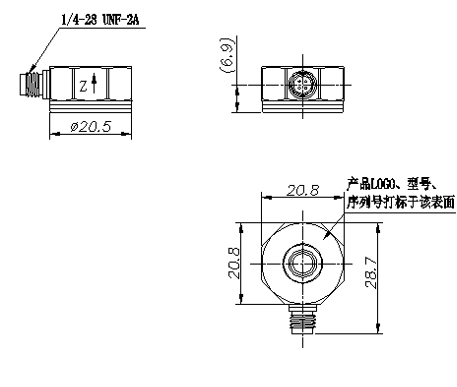

轮廓尺寸图
