耐高温压电式振动传感器 CAYD208V-50

特点描述: 采用耐高温设计,平衡差动式、气密封式结构,信号与地绝缘,可在+482℃下长期工作,具有极长的平均无故障时间(MTBF)。 采用耐高温压电晶体,具有高输出,高温度稳定性,和宽操作频带等特点。传感器直接附带+500℃高温电缆并接在线电荷放大器,电压输出。

产品应用: 应用于航空、舰船发动机的高温部位振动测量。

动态特性 单位 规格
灵敏度(24℃,10g@100Hz)
典型值 mv/g 50
最小值 mv/g 47.5
最大值 mv/g 52.5
量程 g ±50
谐振频率 KHz ≥14
振幅特性曲线
±12% Hz 5~5000
横向灵敏度 % ≤5
振幅线性 % ≤±1
电特性 单位 规格
输出端极性 详见连接示意图
激励电源
恒流源激励 mA 2.2
电压 VDC 18~30
BOV(偏压)值
典型值(室温24℃) VDC 5~12
接地状况 信号地与外壳绝缘,绝缘电阻>100MΩ
环境特性 单位 规格
温度范围 -55℃~+482℃(传感器);-55℃~+120℃(在线电荷放大器)
湿度 焊接密封
冲击极限 g pk 2000
物理特性 单位 规格
外形尺寸 mm 详细请见产品轮廓图
重量 <300(含电缆线、在线电荷放大器)
外壳材质 Inconel 600
电缆线 两芯高温电缆(工作温度:-55~+500℃),长度可依客户需求
连接头 两芯连接器(公头),MIC-C-5015,5/8-24UNEF-2A
安装方式 8-32 UNC x 0.5螺钉安装
附件 数量 规格
8-32 UNC×0.5螺钉 3个 内部编号200-0269-01
扳手 (与8-32 UNC螺丝相配) 1个 内部编号150-0025
证书 单位 规格
灵敏度 mV/g 50(±5%)
频率响应曲线 Hz 5~5000, ±12%

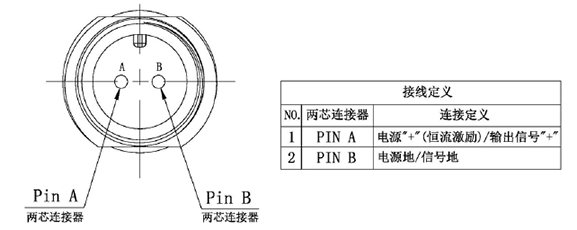

连接示意图

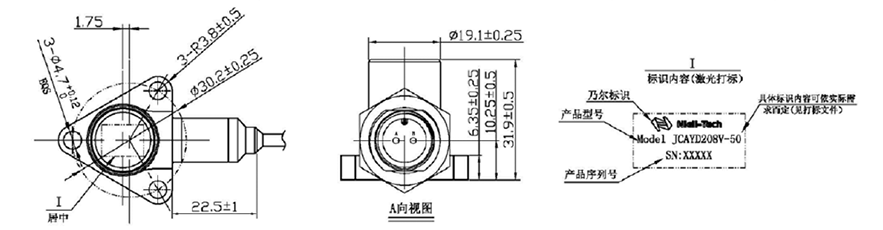

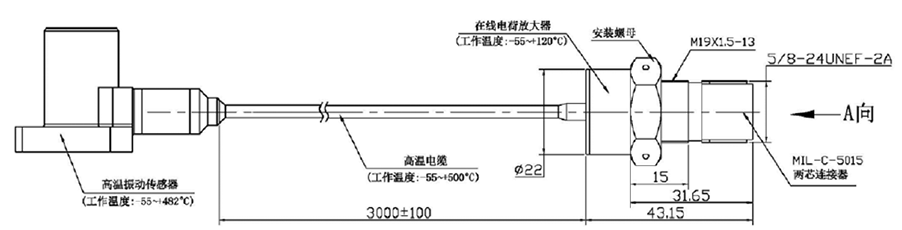

轮廓尺寸图
