磁电式转速传感器 CVCD193V

特点描述: 电压输出,超宽测量范围,适用恶劣环境下长期工作,无源激励,被动测量,螺纹安装

产品应用: 发动机的转速测量

动态特性 单位 规格
量程 r/min 0~5250(用8齿音轮测速,配合nl-8143调理器)
环境特性 单位 规格
使用温度范围 -40~400(短期<15min,高温上限500℃)
密封性 胶粘密封
安装间隙 mm 1±0.2(间隙越小越好,依客户需求而定)
输出特性 单位 规格
输出端极性 输出交流电压信号,不分正负
输出电阻(@常温) Ω ≤30
绝缘电阻 ≥100(@100Vdc,常温)
信号特征 输出频率(Hz)=转速(rpm)*被测对象齿数(个)/60 配合NL-8143信号调理器,以方波输出。
物理特性 单位 规格
外形尺寸 mm 详情请见产品轮廓图
重量 g <80(含3米电缆线)
外壳材质 不锈钢
安装方式 M12*1.5螺纹安装(并预留4个M3的螺纹过孔)
附件 数量 规格
信号调理器 1 NL-8143(内置TTL电平转换器NL-2253)

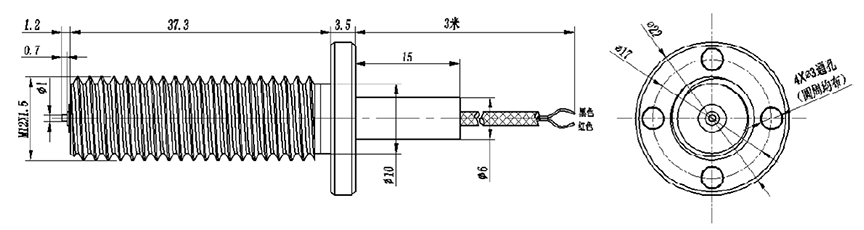

轮廓尺寸图
