| 规格参数 | 单位 | 规格 |
| 供电电压 | vdc | +28V |
| 工作电压范围 | vdc | +18～+32 |
| 功耗 | w | ≤3 |
| 测量角度范围 | -35°±1°～＋35°±1° | |
| 灵敏度 | V/V/° | 0.0714 |
| 输出形式 | 输出电压0～5v | |
| 零位电压 | V | 2.5±0.05 |
| 负载电阻 | KΩ | ≥500 |
| 机械转动角度 | 不低于±60° | |
| 测量误差 | ±1% F.S | |
| 线性度误差 | ±1% F.S |
| 环境特性 | 单位 | 规格 |
| 工作温度 | ℃ | -40 ～ +85 |
| 存储温度 | ℃ | -55 ～ +85 |
| 保证期 | 飞机交付之日3年/600飞行小时 | |
| 储存期限 | 年 | 3 |
| MTBF | h | 4000 |
| 物理特性 | 单位 | 规格 |
| 壳体材料 | 316L | |
| 线缆长度 | mm | 150±10 |
| 重量要求 | 每台总重量不大于132g，其中，角位移传感器部件、插头及线缆≤100g,联轴器≤16g，插座(含尾夹J1784A/27-08W)≤16g |
| 附件名称 | 数量 | 规格 |
| 必配件 | 5 | 150-0216 开口销 |
| 必配件 | 1 | 200-1091 联轴器 |
| 必配件 | 1 | 插座JY27466T09B35SN（配套尾夹J1784A/27-08W） |
| 证书（必须显示项目） | 单位 | 规格 |
| 供电电压 | Vdc | +28v |
| 工作电压范围 | vdc | +18～+32 |
| 功耗 | W | ≤3 |
| 测量角度范围 | -35°±1°～＋35°±1° | |
| 灵敏度 | V/V/° | 0.0714 |
| 输出形式 | 输出电压0～5v | |
| 零位电压 | V | 2.5±0.05 |
| 负载电阻 | KΩ | ≥500 |
| 机械转动角度 | 不低于±60° | |
| 测量误差 | ±1% F.S (下图所示) | |
| 线性度误差 | ±1% F.S |

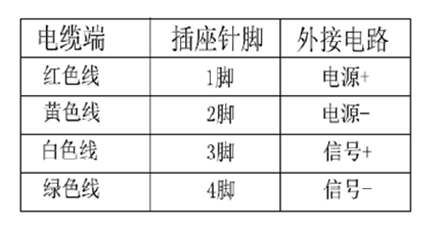

| 传感器接线定义（电缆端） | 插座针脚 | 外接电路 |
| 红色线 | 1脚 | 电源正 |
| 黄色线 | 2脚 | 电源负 |
| 白色线 | 3脚 | 信号正 |
| 绿色线 | 4脚 | 信号负 |
| 其他说明 | ||
| 零位标记：转子组件与定子组件做明显零位标记 | ||
| 打标信息：根据客户要求打标 |
| 输出电压与旋转角度关系：旋转角度 | 电压（V） | 误差（V） |
| -35 | 0 | ±0.05 |
| -28 | 0.5 | ±0.05 |
| -21 | 1 | ±0.05 |
| -14 | 1.5 | ±0.05 |
| -7 | 2 | ±0.05 |
| 0 | 2.5 | ±0.05 |
| 7 | 3 | ±0.05 |
| 14 | 3.5 | ±0.05 |
| 21 | 4 | ±0.05 |
| 28 | 4.5 | ±0.05 |
| 35 | 5 | ±0.05 |
| 连接示意图 |
 |

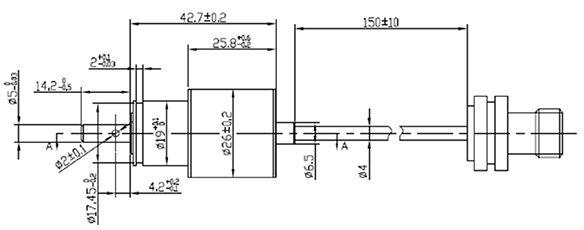

| 轮廓尺寸图 |
 |
